미세먼지 측정기 메이커 프로젝트 제안 요약



미세먼지 측정기 메이커 프로젝트 제안 요약



■ 목적: 우리나라는 1년에 28일 정도만 공기상태가 좋다고 한다. 대기환경, 기후변화와 관심을 가져야 한다. 미세먼지와 대기오염은 우리의 건강을 위협하고 있다. 미세먼지는 공기중의 아주 작은 입자로 우리 인체 깊은 곳까지 침투해 몸 전체에 영향을 준다. 학생들에게 환경의 중요성에 대해 인식하는 계기가 되고 미세먼지에 대해 배우면서 공기청정기를 직접 제작하는 메이커 프로젝트를 진행한다.



미세 먼지 공기질 모니터는 학습한 코딩교육을 기반으로 논리적인 사고와 창의적 아이디어를 실현하는 메이커 활동에 적당하다. 구성 부품을 단계별로 테스트하고 전체 동작하는 소프트웨어를 개발해, 순서대로 조립하여 직접 제작하는 과정이다.



필요한 부품

아두이노 메가, 온도 습도 센서, 미세먼지 센서, 캐릭터 LCD, OLED, 입출력보드, RGB LED, 전원어댑터, 연결케이블



■ 교육과정



- 미세먼지 센서 값 표시
- 온 습도를 표시



차시	주제	세부 내용
1	코딩의 개념과 순서도 게임	논리적 사고를 향상시키는 순서도 순서도로 그려보는 소프트웨어 설계 랩터(Raptor) 프로그램 소개(게임 코딩)
2	하드웨어 제어 코딩 기초 실습	아두이노 보드 소개 스케치(Sketch) 프로그램 소개 하드웨어 제어 기초 코딩 (센서와 액츄에이터 제어)
3	여러 가지 센서와 액츄에이터 다루기	7 종의 센서에서 입력 데이터 얻기 5종의 액츄에이터 제어하기 블루투스 통신 이해하기
4	미세먼지 측정기 코딩	인형의 센서 다루기 인형의 움직임 반응 프로그래밍 하기
5	미세먼지 측정기 제작	공기청정기 조립 - 프로그램 업로드 - 기능 테스트



■ 제작과정 한눈에 보기



  미세먼지 공기청정기에서 팬, 필터, 케이스 등을 제외하고 미세먼지 공기질을 측정해 볼 수 있도록 제작한다. 정확도는 향을 피워 확인하고 가정 내의 미세먼지 변화를 즉시 확인한다. 배터리를 사용하여 휴대용으로 제작이 가능하다.

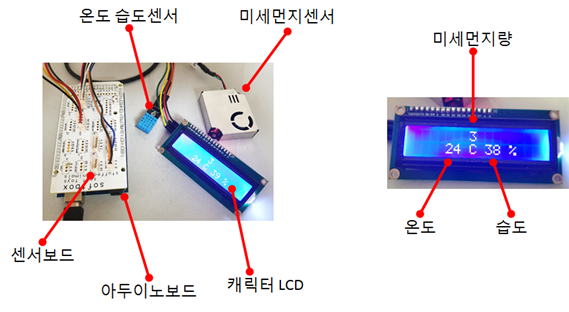

미세먼지 측정기 구성



■ 소요 예산(학생 수, 기능, 적용방법에 따라 예산 변동 가능)교육과정



구분	비목	금 액(천원)	세부내역 및 산출기초
합 계		8,400	10명 교육 기준
공기질 모니터메이커활동	피지컬 아두이노교육키트	구매 4,500 렌탈 4,000	● 아두이노 기본 소프트웨어 교육키트 구매: 450,000원 ×10set = 4,500,000원 렌트: 100,000×10set×4회 = 4,000,000원 * 키트 구매후 반복 교육 가능
	강사료	2,400	●코딩교육과 메이커 활동 12시간 = 1,200,000원 ● 보조강사: 12시간 = 1,200,000원
	재료비	1,200	●공기질모니터 재료비 - 아두이노 메가(10,000) 센서보드(50,000원) 샤오미 공기질 센서(30,000원) 케이블, 재료 제작(30,000원) 계 : 120,000원×10명=1,200,000원
	경연대회	300	재료비 30,000원×10명 = 300,000원



■ 견적과 제품 사양 문의: kimbongzo@gmail.com, Phone: 010-23343005
