미세먼지 공기청정기 메이커 프로젝트 제안서



미세먼지 공기청정기 메이커 프로젝트 제안 요약



● 목적: 미세먼지와 대기오염은 우리의 건강을 위협하고 있다. 미세먼지는 공기중의 아주 작은 입자로 우리 인체 깊은 곳까지 침투해 몸 전체에 영향을 준다. 학생들에게 환경의 중요성에 대해 인식하는 계기가 되고 미세먼지에 대해 배우면서 공기청정기를 직접 제작하는 메이커 프로젝트를 진행한다.



필요한 부품

아두이노 메가, 온도 습도 센서, 미세먼지 센서, 캐릭터 LCD, OLED, 입출력보드, LED, 환기팬, 미세먼지필터, 포맥스 케이스, 220V 전원어댑터 등



● 교육과정
- 미세먼지 센서로 PM1.0, PM2.5, PM10 먼지 상태를 표시함
- 방안의 온도, 습도와 동작 상태를 RGB LED로 알려줌
- 미세먼지 필터와 팬을 가동하여 미세먼지 제거 기능
- 향을 피워 미세먼지와 청정기능을 테스트함



차시	주제	세부 내용
1	코딩의 개념과 순서도 게임	논리적 사고를 향상시키는 순서도 순서도로 그려보는 소프트웨어 설계 랩터(Raptor) 프로그램 소개(게임 코딩)
2	하드웨어 제어 코딩 기초 실습	아두이노 보드 소개 스케치(Sketch) 프로그램 소개 하드웨어 제어 기초 코딩 (센서와 액츄에이터 제어)
3	여러 가지 센서와 액츄에이터 다루기	7 종의 센서에서 입력 데이터 얻기 5종의 액츄에이터 제어하기 블루투스 통신 이해하기
4	공기청정기 설계	공기청정기 센서 다루기 인형의 반응을 창의적으로 생각하기 공기청정기 모터와 움직임 제어하기
5	공기청정기 코딩	인형의 센서 다루기 인형의 움직임 반응 프로그래밍 하기
6	공기청정기 제작	공기청정기 조립 - 프로그램 업로드 - 기능 테스트



● 제작과정 한눈에 보기

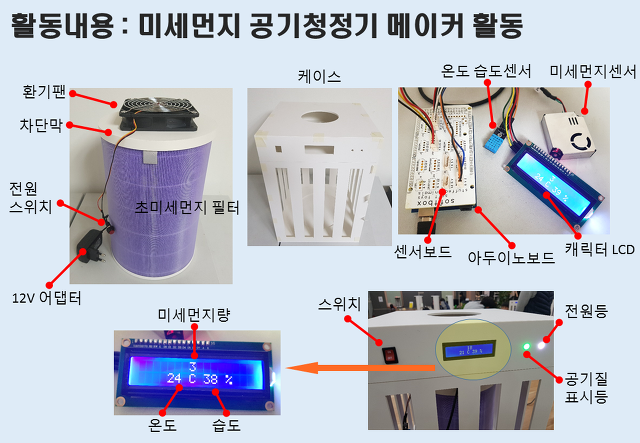

미세먼지 공기청정기 구성품 소개



● 소요 예산(학생 수, 기능, 적용방법에 따라 예산 변동 가능)



구분	비목	금 액(천원)	세부내역 및 산출기초
합 계		8,700	10명 교육 기준
공기청정기 메이커활동	피지컬 아두이노교육키트	구매 4,500 렌탈 4,000	● 아두이노 기본 소프트웨어 교육키트 구매: 450,000원 ×10set = 4,500,000원 렌트: 100,000×10set×4회 = 4,000,000원 * 키트 구매후 반복 교육 가능
	강사료	2,400	●코딩교육과 메이커 활동 12시간 = 1,200,000원 ● 보조강사: 12시간 = 1,200,000원
	재료비	1,500	●공기청정기 재료비 - 아두이노 메가 센서보드 샤오미 공기질 센서(30,000원) 조도, 온습도 센서 팬 케이스 제작(30,000원) 계 : 150,000원×10명=1,500,000원
	경연대회	300	재료비 30,000원×10명 = 300,000원
