나노 33 IOT 보드 개발 가이드 1 - 기본 특징과 준비물



NANO 33 IoT 보드 개발 가이드



아두이노 나노 33 IOT 보드 -WiFi, 블루투스, ATECC608A (ARDUINO NANO 33 IOT)





Arduino Nano 33 IoT는 Arduino IoT Cloud와 완벽하게 호환되며 완전한 TLS 보안을 지원합니다 전송 : ATECC608A 암호화 칩은 암호화 키를 하드웨어에 저장하여 매우 높음 이 클래스의 제품에 대한 보안 수준. Arduino IoT Cloud와의 통합은 코딩이 거의없고 최소한의 노력으로 온라인 대시 보드를 설정하는 매우 효율적인 방법입니다. 보드는 세 가지 주요 블록으로 구성됩니다.



Arm Cortex-M0 + SAMD21 프로세서

ESP32 기반의 WiFi 및 Bluetooth 모듈

6 축 관성 측정 장치 (IMU)

인증서와 사전 공유 키를 안전하게 저장할 수있는 암호화 칩 ATECC608A



아두이노 나노 패밀리의 보드들은 아두이노 나노 every, 아두이노 나노 33 IoT, 아두이노 나노 BLE, 아두이노 나노 33 BLE Sense가 있습니다. 아래 표를 확인하여 각각의 아두이노 보드들의 특징과 성능을 알아보세요.



보드 이름	MCU(마이크로 컨트롤러)	스펙(최대 클럭/ 플래시 메모리/ 램)	특징
아두이노 나노	Atmega328P	16MHz/ 32KB/ 2KB, 8Bit	제일 기본의 아두이노 나노 5V I/O 사용
아두이노 나노 every	Atmega4809	20MHz/ 48KB/ 6KB, 8Bit	아두이노 나노에 비해 성능 향상, 5V I/O 사용
아두이노 나노 33 IoT	SAMD21G18A	48MHz/ 256KB/ 32KB, 32Bit	Arm Coretex M0 아키텍처, NINA W102 (ESP32 기반 WIFI, BLE), 6축 IMU, 3.3V I/O 사용
아두이노 나노 33 BLE	nRF 52840	64MHz/ 1MB/ 256KB, 32Bit	Arm Coretex M4F 아키텍처, NINA B306 BLE 칩셋, 6축 IMU, 3.3V I/O 사용
아두이노 나노 33 BLE Sense	nRF 52840	64MHz/ 1MB/ 256KB, 32Bit	Arm Coretex M4F 아키텍처, NINA B306 BLE 칩셋, 9축 IMU, 3.3V I/O 사용



아두이노 나노 33 IoT은 SAMD21G18A 칩을 MCU로 사용하고 있고, IoT에서 중요하게 여겨지는 보안을 위해 ATECC608A 암호화 칩을 사용하여 SHA-256, AES-128등 다양한 암호화를 지원합니다. 그리고 LSM6DS3 IMU를 사용하여 3축 자이로, 3축 가속도 센서를 기본적으로 사용할 수 있습니다. IoT를 구현하기 위한 통신 칩은 ESP32기반으로 만들어진 NINA W102 칩을 사용합니다. ​



통신	WIFI		BLE 4.2
칩	SAMD21G18A
클럭	48MHz
메모리	256KB 플래시 메모리, 32KB SRAM(램)
인터페이스	USB	SPI	I2C	I2S	UART
전압	5V USB 입력 전압		4.5 ~ 21V VIN 입력 전압		3.3V I/O 전압
핀 아웃	디지털 핀 14개		아날로그 입력 8개		PWM 6개
크기	18 x 45mm



더 자세한 아두이노 나노 33 IoT의 스펙은 아래 데이터시트를 참고할 수 있습니다. Arduino Nano 33 IoT DataSheet



아두이노 나노 33 IoT 준비물 및 사용법 알아보기

아두이노 나노 33 IoT를 사용하기 위한 준비물에 대해서 알아보도록 하겠습니다. ​ 1. 아두이노 나노 33 IoT 아두이노 나노 33 IoT는 기본적으로 핀헤더가 납땜되어 있지 않기 때문에 15 x 2 핀 헤더도 같이 구성되어 있습니다.



2. 마이크로 USB 케이블 나노 33 IoT에는 마이크로 USB(5핀) 케이블을 사용합니다.



3. PC, 납땜 도구, 기타 등등...

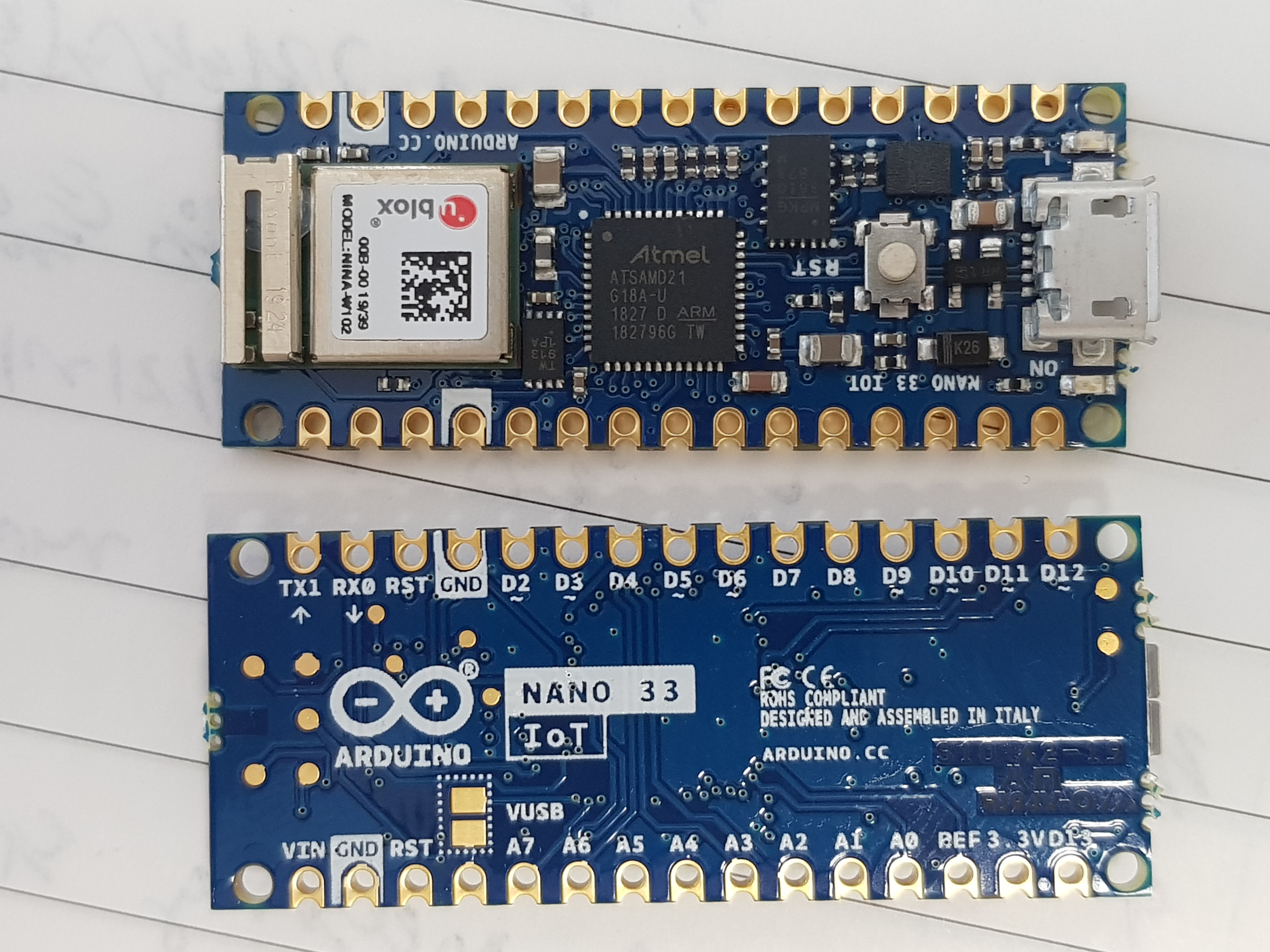

nano 33 IoT. 클릭해서 화면 크게 보기 가능.
