라즈베리파이 확장 IO 보드 사양



  스마트 IoT 설계 실습 시스템에서 사용하는 라즈베리파이 IO 보드다. 일단 라즈베리파이(Raspberry Pi)에 대해 간단한 설명을 참조하세요. 라즈베리파이는 40 Pin GPIO를 가지고 있는데 예약된 핀과 VCC, GND 핀을 빼면 약 27개 정도의 핀을 사용자가 설정하여 사용할 수 있다. GPIO에 대한 자세한 설명 참고는 이곳을 참고하세요.



  GPIO(General Purpose Input Output) 핀은 사용자의 목적에 맞도록 설정하여 범용적으로 사용할 수 있는 입 출력 핀을 말한다. 입력이나 출력으로 설정하고, 입력 풀업-풀다운, 출력 불업-풀다운, 인터럽트로 설정 가능하다. 인터럽트 핀으로 사용 시 입력이 하이로 올라갈 때 인터럽트를 인식한다든가, 입력이 로우 레벨로 내려갈 때 인터럽트를 인식한다든가 하는 모든 사항을 사용자가 설정할 수 있다.



  여기서는 보드 이미지만 참고하고 사양을 알아본다. 혹시 이러한 사양의 라즈베리파이 확장 IO 보드가 필요한 분은 연락을 주시기 바랍니다. 구매 가능하도록 노력하겠습니다. ^^









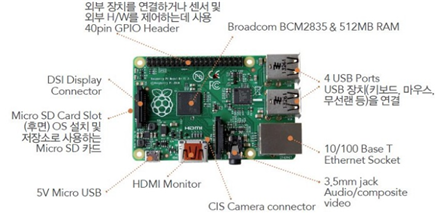

CPU Board Webserver Gateway (Raspberry Pi 3 Model B+)	위 이미지
	◾Core architecture : ARM Cortex-A7(Quad-core) 900MHz, Memory : 1GB LPDR2 ◾Operating System : Linux operating system ◾Power : Micro USB socket 5V, 2A, Ethernet : 10/100 BaseT Ethernet socket ◾Video Output : HDMI (rev 1.3 & 1.4) Composite RCA (PAL and NTSC) ◾Audio Output : 3.5mm jack, HDMI, USB : 4 x USB 2.0 Connector ◾GPIO Connector : 40-pine expansion, Camera : 15-pin MIPI Interface ◾Display Connector : Display Serial Interface (DSI) ◾Memory Card Slot : SDIO
Camera Module		5M Pixel Omnivision 5647 Camera Module Video : Supports 1080p @ 30fps, 720p @ 60fps
Micro SD Card		Gateway의 부팅과 Linux기반의 운영 체제가 저장된 저장장치이며 Gateway의 실행 application Software 탑재. Class 10

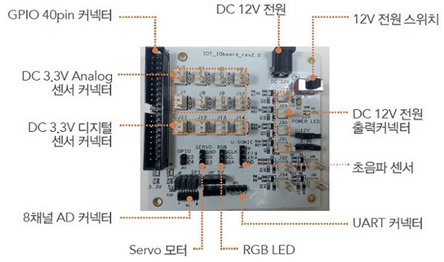

IO Board (Actuator + Sensor Interface	위의 라즈베리파이 아래 이미지
항목	사양		출력/입력
인터페이스	40pin GPIO(라즈베리 파이)		GPIO 커넥터
전원 공급	DC 3.3V, DC 5V		GPIO 커넥터
8채널 AD 컨버터	MCP3208, SPI 인터페이스		입력
DC3.3V Analog 센서	4 port		입력
DC5V Analog 센서	4 port		입력
DC 3.3V 디지털 센서	4 port		입력
DC 5V 디지털 센서	4 port		입력
DC 12V 전원 출력	4 port		출력
DC 5V 전원 출력	4 port		출력
DC 3.3V UART	1 port		출력
DC 5V UART	1 port		출력
I2C 통신포트	1 port		출력
GPIO 출력	9 pin Header		출력

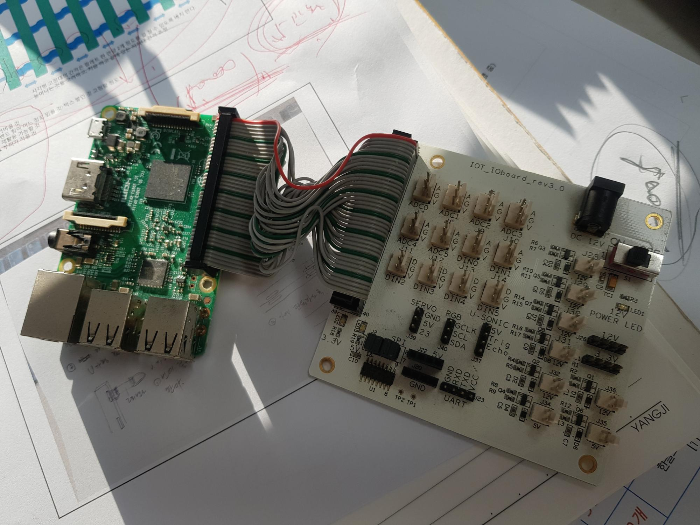

실제 사용중 라즈베리파이 확장 IO 보드
