AWG 전선 허용 전류표-전선 굵기에 따른 허용전류 표

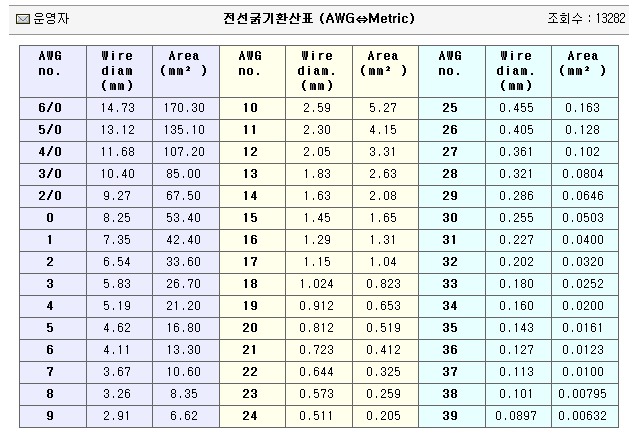

AWG(American Wire Gauge) 전선규격표



AWG번호	직경(Inch)	직경(mm)	단면적(mm²)	저항(Ω/m)	허용전류(A)
4/0=0000	0.46	11.7	107(100)	0.000161	280~298
3/0=000	0.41	10.4	85	0.000203	240~257
2/0=00	0.365	9.26	67.4(60.0)	0.000256	223
1/0=0	0.325	8.25	53.5	0.000323	175~190
1	0.289	7.35	42.4(38.0)	0.000407	165
2	0.258	6.54	33.6	0.000513	130~139
3	0.229	5.83	26.7(22.0)	0.000647	125
4	0.204	5.19	21.1	0.000815	98~107
5	0.182	4.62	16.8(14.0)	0.00103	94
6	0.162	4.11	13.3	0.0013	72~81
7	0.144	3.66	10.5	0.00163	70
8	0.128	3.26	8.36(8.0)	0.00206	55~62
9	0.114	2.91	6.63	0.0026	55
10	0.102	2.59	5.26(5.5)	0.00328	40~48
11	0.0907	2.3	4.17	0.00413	38
12	0.0808	2.05	3.31(3.5)	0.00521	28~35
13	0.072	1.83	2.62	0.00657	28
14	0.0641	1.63	2.08(2.0)	0.00829	18~27
15	0.0571	1.45	1.65	0.0104	19
16	0.0508	1.29	1.31	0.0132	12~19
17	0.0453	1.15	1.04	0.0166	16
18	0.0403	1.02	0.823	0.021	7~16
19	0.0359	0.912	0.653	0.0264	5.5
20	0.032	0.812	0.518	0.0333	4.5
21	0.0285	0.723	0.41	0.042	3.8
22	0.0253	0.644	0.326	0.053	3.0
23	0.0226	0.573	0.258	0.0668	2.2
24	0.0201	0.511	0.205	0.0842	0.588
25	0.0179	0.455	0.162	0.106	0.477
26	0.0159	0.405	0.129	0.134	0.378
27	0.0142	0.361	0.102	0.169	0.288
28	0.0126	0.321	0.081	0.213	0.250
29	0.0113	0.286	0.0642	0.268	0.212
30	0.01	0.255	0.0509	0.339	0.147
31	0.00893	0.227	0.0404	0.427	0.120
32	0.00795	0.202	0.032	0.538	0.093
33	0.00708	0.18	0.0254	0.679	0.075
34	0.00631	0.16	0.0201	0.856	0.060
35	0.00562	0.143	0.016	1.08	0.045
36	0.005	0.127	0.0127	1.36	0.040
37	0.00445	0.113	0.01	1.72	0.028
38	0.00397	0.101	0.00797	2.16	0.024
39	0.00353	0.0897	0.00632	2.73	0.019
40	0.00314	0.0799	0.00501	3.44	0.015
